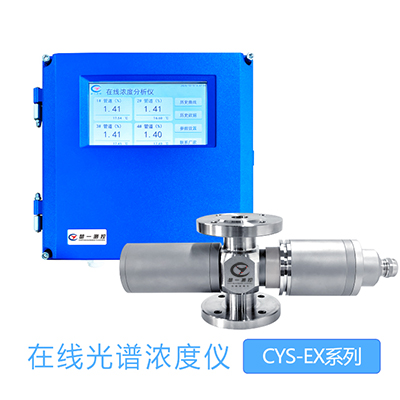

楚一測控CYS-EX系列在線光譜儀測量原理采用吸收光譜以及散射光譜原理，根據物質種類的屬性選擇搭載其中一種測量原理的光譜儀器。

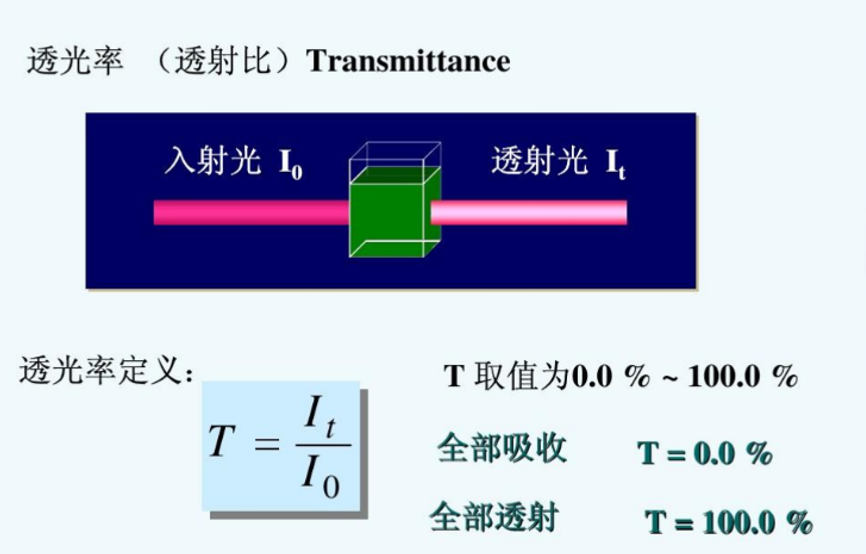

吸收光譜法：是基于比爾-朗伯定律的定量化學分析方法。根據該定律，光通過某種物質的吸收與該物質的濃度成正比。
通過測量溶液吸收電磁輻射的方式來確定溶液化學成分的科學方法，它測量某種分子吸收多少光以確定其化學成分的多少。換句話說，物質越濃縮，被吸收的光就越多，從而計算出該物質的濃度值。
|
|
散射光譜法：散射是指電磁波與物質發生相互作用后部分光子偏離原來的入射方向而分散傳播的現象。 在大氣中，太陽光的瑞利散射會導致彌漫天空輻射，這也是天空為藍色和太陽偏黃色的原因。

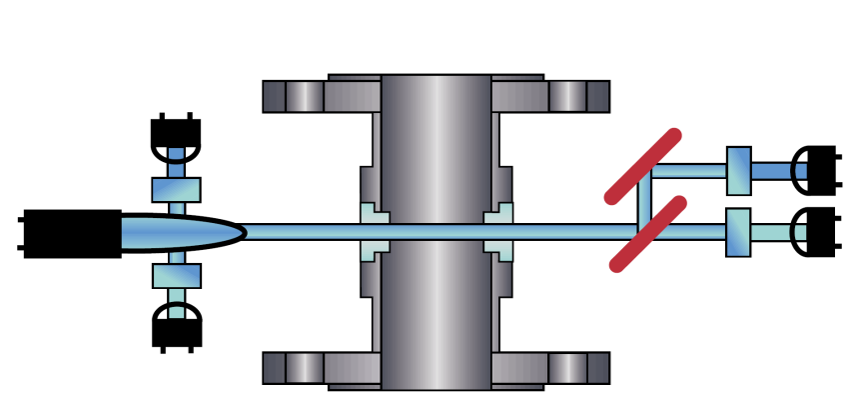

溶液中的顆粒(微小懸浮固體，不可溶液體或氣泡)而形成的散射光被多成一定角度的光電探測器所探測到。同時，非散射光被一個參考光電探測器而探測到。該傳感器的校準基準有多種，ppm，NTU，可以測量介質中的微量顆粒物。此外，透射光的檢測器能對高顆粒濃度進行監測，并且不受顏色的影響。
|
|
楚一測控CYS-EX-H2O微量水含量在線光譜分析儀采用的是近紅外吸收光譜原理，測量范圍可從0-100ppm跨越到100.0%，測量范圍廣，可應用的行業和工況比較廣泛。

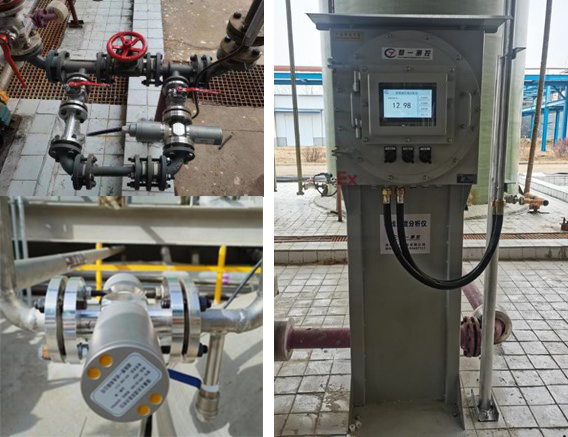

CYS-EX-H2O微量水含量在線光譜分析儀安裝現場示意圖：
光譜濃度分析儀安裝在管道旁路上，由在線濃度傳感器通過旁路實時監測水的含量。安裝現場照片如圖所示。
CYS-EX-H2O微量水含量在線光譜分析儀產品特點：
采用光譜原理進行在線檢測與分析，從而實現在線監測溶液濃度含量；
*先進的光學光譜監測方法，無試劑，不用稀釋，瞬間出結果，運行長期穩定；
*耐污染設計：內嵌式藍寶石窗口，大大降低清洗維護的需求；
*可根據樣品濃度標定水含量；
*內置變送器，直接輸出RS485 或 4-20mA 隔離信號，遠距離傳輸更穩定、準確；
*出廠前經過帶壓老化測試和預校準，確保探頭穩定可靠。
產品型號 | CYS-EX-H2O |
測量項目 | 溫度、水含量 |
測量范圍 | 0至1000ppm 0.1%-100%(特殊可定制) |
分 辨 率 | 1ppm |
測量精度 | ±0.5%FS |
溫度補償 | 0-60℃（可定制） |
環境溫度 20-50℃ | |
測量溫度 | -20℃-120℃ |
棱鏡材質 | 光學級藍寶石 |
關鍵材質 | 傳感器觸液材質：316L、鈦材、哈 C、PTFE 等 |
輸入電源 | 外部電源：DC24V 或 AC220V |
信號輸出 | DC4—20mA；RS-485 |
防護等級 | IP65 |
工藝壓力 | ≤1 MPa （特殊可定制） |
防爆等級 | ExDIIBT4 或 ExDIICT4 |
測量原理 | 近紅外光譜吸收 |
過程連接 | 旁路流通池安裝，常規為 DN25 管道 |
原理優點 | 采用光譜原理進行在線檢測與分析，從而實現在線監測溶液濃度含量。 *先進的光學光譜監測方法，無試劑，不用稀釋，瞬間出結果，運行長期穩定 *耐污染設計：內嵌式藍寶石窗口，大大降低清洗維護的需求 *可根據樣品濃度標定水含量 *內置變送器，直接輸出RS485 或 4-20mA 隔離信號，遠距離傳輸更穩定、準確 *出廠前經過帶壓老化測試和預校準，確保探頭穩定可靠 |

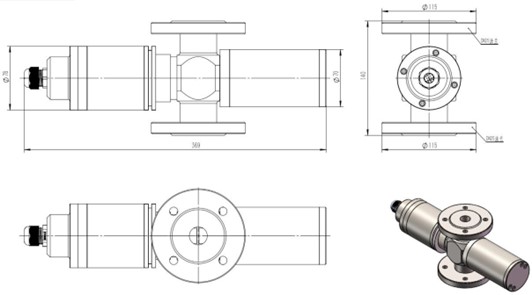

分析儀傳感器尺寸
分析儀傳感器觸液材質為 316L，光學窗口采用光學級藍寶石；光斑直徑為 20mm；其尺寸圖如下 ：
設備圖紙及尺寸

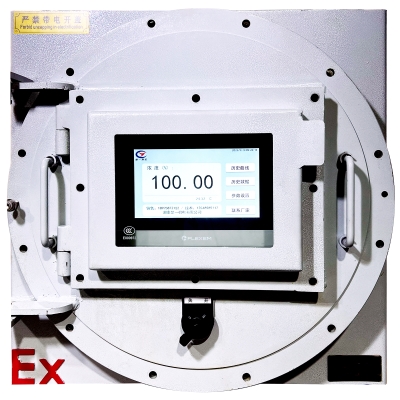

主機的隔爆殼體包含 IIB 防爆和 IIC 兩個防爆等級，適用于不同防爆要求的使用場景IIB 防爆箱材料為鋁合金，外觀尺寸見下圖:
CYS-EX-IIC 隔爆主機
CYS-EX-IIB 隔爆主機

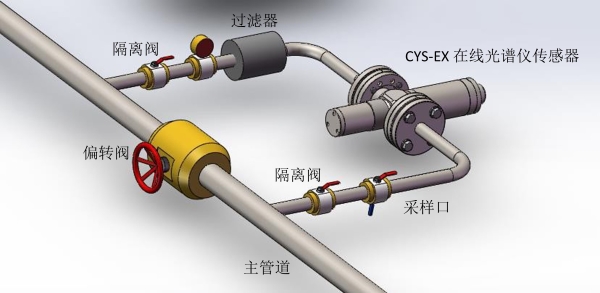

管路連接圖
在主管道上增加偏轉閥，隔離閥開啟時，樣品由主管路流入檢測旁路（一般是DN25的旁路）。樣品自下而上進入傳感器進行檢測，隨后自旁路流出并入主管路。為確保光譜與理化取樣之間的一致性，取樣閥位于傳感器后面。
